10x200mm - 200ks - Fasádne natĺkacie hmoždinky LFMG - kovový tŕň - s predĺženou expanznou zónou

Kód: LFMG10200
65,58 € 54,65 € bez DPH 0,33 € / 1 ks
Skladom (5 balenie)
Môžeme doručiť do:
22.11.2024

Fasádnenatĺkacie hmoždinky LFMG s kovovým tŕňom a predĺženou expanznou zónou vhodná na kotvenie polystyrénu a minerálnej vlny pre murivo kategórie  A,B, C, D, E v zatepľovacom systéme ETICS.

Detailné informácie

Podrobný popis

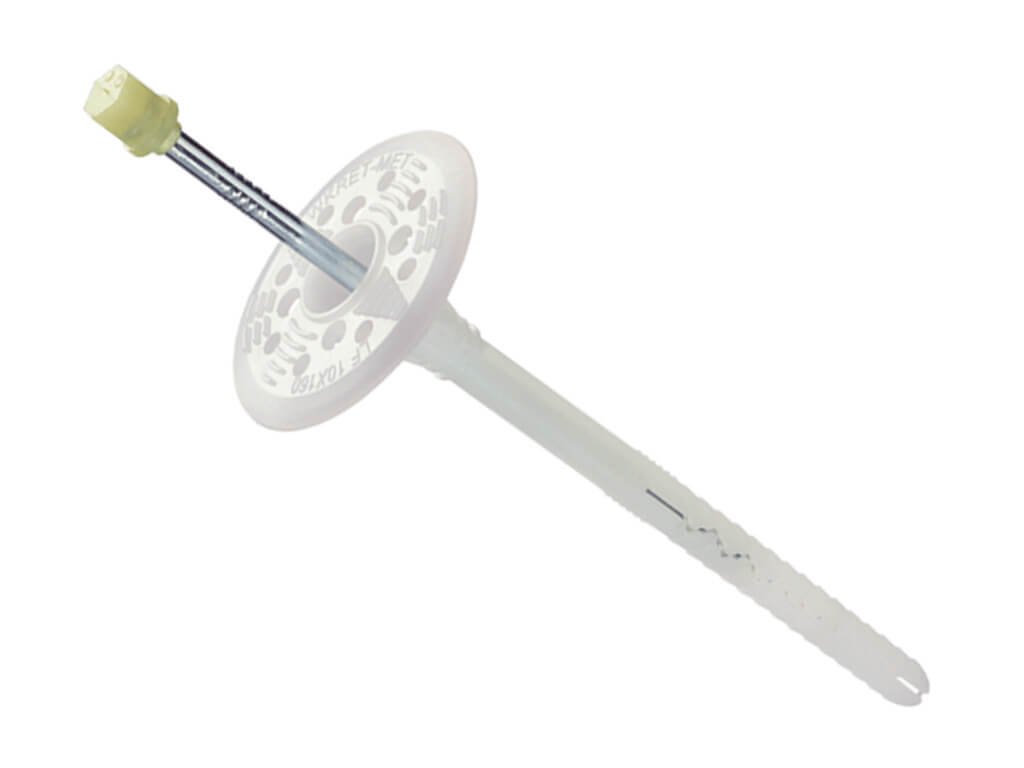

LFMG-10 Hmoždinka fasádna natĺkacia s kovovým tŕňom a predĺženou expanznou zónou

Natĺkacie tanierové Fasádne plastové hmoždiny LFMG sú výrobkom renomovanej firmy Klimas Wkręt-met. Tieto hmoždinky o priemere 10 mm s kovovým tŕňom a predĺženou expanznou zónou sú určené pre mechanické kotvenie tepelnoizolačných fasádnych dosiek z minerálnej vlny, expandovaného polystyrénu (EPS) a tepelnoizolačných dosiek z extrudovaného polystyrénu - styroduru (XPS) v rámci kontaktného zatepľovacieho systému ETICS pre domy, bytové domy a komerčné budovy, ale aj pre prízemnépriemyselné stavby. Tanierová hmoždinka je vhodná pre rôzne typy podkladov, vrátane klasického a ľahkého betónu, alebo muriva z plných a dierovaných tehál a porobetónu, teda do podkladov kategórií A, B, C, D a E.

Tanierová hmoždinka je vyrobená z polypropylénu a kovový tŕň z galvanicky pozinkovanej ocele. Hlava tŕňa je opatrená plastovým krytom z polyamidu, čo znižuje tepelné straty. Táto hmoždinka sa na fasádu kotví najčastejšie tzv. zápustnou montážou, kedy je hmoždinka zafrézovaná do izolantu a následne zakrytá izolačnou zátkou z polystyrénu alebo minerálnej vlny. Po zatĺčení tŕňa sa hmoždinka zafixuje a vďaka tomu sa bezpečne zakotví v podkladovom materiáli. Pre zapustenie tanierových hmoždiniek do tepelnoizolačných dosiek z polystyrénu v kontaktnom zatepľovacom systéme ETICS je vhodné použiť fasádnu frézku a následne polystyrénové zátky. K dispozícii je tiež tanierová hmoždinka s predĺženou expanziou pre náročnejšie podmienky kotvenia.

PARAMETRE PRODUKTU

Rozmer tela (Lk x dk):
10x200mm
Priemer tela (dk):
10mm
Dĺžka hmoždinky (Lk):
200mm
Priemer hlavičky (Dk):
60mm
Materiál hmoždinky:
Polypropylén PP
Spotreba:
cca 4ks / 6ks na m2
Hĺbka kotvenia (heff):
70mm
Hĺbka otvoru (h0):
80mm
Tepelná vodivosť (χ):
hr. izolácie 80mm
0,004 / 0,002  W/K*
hr. izolácie 150mm
0,004 / 0,003   W/K*
hr. izolácie 300mm
0,003 / 0,002 W/K*
Pevnosť tanierika (S):
0,4 kN/mm
Tŕň:
Pozinkovaná oceľ,
hlava pokrytá PA
Obsah balenia:
 200 ks

*v prípade zápustnej montáže

10x200mm - 200ks - Fasádne natĺkacie hmoždinky LFMG - kovový tŕň - s predĺženou expanznou zónou

Charakteristická únosnosť podľa ETA 17/0450

Kategória podkladuPodkladHustota
[kg/dm3]
Charakteristická únosnosť [kN]
ABetón C12/C15≥ 2,250,65
ABetón C16/20 - C50/60≥ 2,300,90
BPlné tehly z hliny≥ 2,000,75
BKeramické plné tehly≥ 2,000,75
C
Keramické dute bloky≥ 1,600,50
CPerforované tehly≥ 1,200,40
CPorotherm 25≥ 0,800,40
DBetónové tvárnice s ľahčeným kamenivom≥ 0,880,75
EPórobetón AAC 2≥ 0,350,40
EPórobetón AAC 7≥ 0,650,50
10x200mm - 200ks - Fasádne natĺkacie hmoždinky LFMG - kovový tŕň - s predĺženou expanznou zónou

Výhody LFMG Fasádnych hmoždiniek

10x200mm - 200ks - Fasádne natĺkacie hmoždinky LFMG - kovový tŕň - s predĺženou expanznou zónou
Inovatívna konštrukcia zátky veľké množstvo kotviacich "kapsúl a výstupkov" na pritláčacej strane taniera zvyšuje priľnavosť lepiacej malty. Vyššia tuhosť podpornej podložky znamená lepšiu pevnosť fixovaného materiálu
10x200mm - 200ks - Fasádne natĺkacie hmoždinky LFMG - kovový tŕň - s predĺženou expanznou zónou
Hlava kovového tŕňu Je potiahnutá plastom, zlepšuje koeficient prenikania tepla a dodatočne chráni tŕň pred koróziou, čím sa predchádza následným tepelným mostom a korózii fasády v mieste kotvenia hmoždiniek
10x200mm - 200ks - Fasádne natĺkacie hmoždinky LFMG - kovový tŕň - s predĺženou expanznou zónou
Dlhá expanzná zóna Zabezpečuje spoľahlivé a rovnomerné rozloženie síl v podklade.
10x200mm - 200ks - Fasádne natĺkacie hmoždinky LFMG - kovový tŕň - s predĺženou expanznou zónou
Nový vylepšený design S hĺbkou kotvenia 70 mm (A, B, C, D, E)

Tabuľka pre výber správneho rozmeru fasádnej hmoždiny LFMG

Hrúbka izolačného mat. tfix [mm]

Nové budovy - 10 mm lepidlaStaré budovy - 10 mm lepidla + 20 mm stará omietka*

S frézovaním (zapustením)

NieÁnoNieÁno
LFMG 10x140mm
60
80
40
60
LFMG 10x160mm
80
100
60
80
LFMG 10x180mm
100
120
80
100
LFMG 10x200mm
120
140
100
120
LFMG 10x220mm
140
160
120
140
LFMG 10x260mm
180
200
160
180
LFMG 10x300mm
220
240
200
220

*približná hrúbka izolačného materiálu

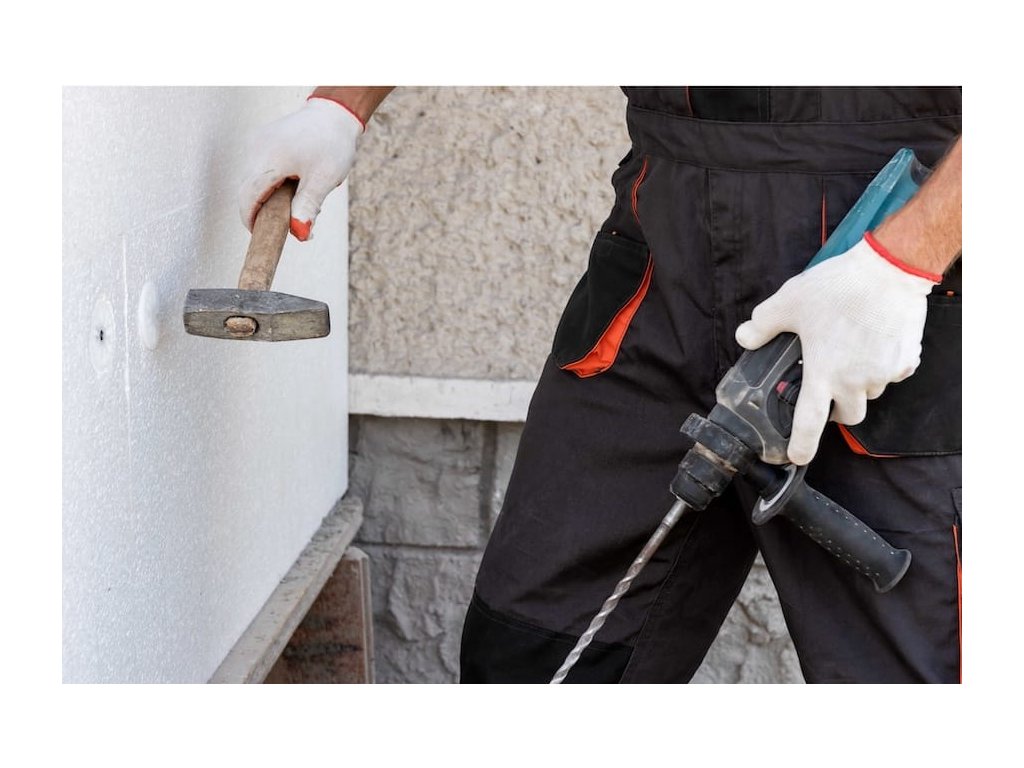

Spôsob montáže

1. Pred inštaláciou identifikujte podklad a vyberte vhodné upevňovacie prvky
2. Zvoľte primeranú dĺžku kotviaceho prvku (hmoždinky) tak, aby dilatačná zóna bola v konštrukčnom materiáli steny
3. Minimálna dĺžka kotviaceho prvku je:
Ld (celkovádĺžka hmoždiny) = tfix + ttol + heff
kde: tfix - hrúbka upevňovaného izolačného materiálu, ttol - hrúbka podkladovej vrstvy (lepidlo + existujúca omietka),
heff - hĺbka kotvenia kotviaceho prvku v podklade (uvedené v hárku a v technickom schválenie)

10x200mm - 200ks - Fasádne natĺkacie hmoždinky LFMG - kovový tŕň - s predĺženou expanznou zónou

4. Pred montážou pripravte podklad podľa odporúčania výrobcu ETICS
5. Správne upevnite tepelnoizolačné panely (polystyrén) pomocou lepidla
6. Priemer vyvŕtaných otvorov by mal zodpovedať priemeru použitých spojovacích prvkov (hmoždiniek)
7. Vyvŕtané otvory v podkladoch by mali byť hlbšie o min. 10 mm v porovnaní s hĺbkou kotvenia hmoždinky
8. Vyčistite otvory vyvŕtané do pevných materiálov od vrtov pohybom vŕtačky tam a späť pri zníženej rýchlosti a opakujte to štyri krát
9. Vyvŕtavajte otvory do podkladu z dutých tehál a pórobetónu bez príklepu, pretože to spôsobí rozbitie vnútornej steny podkladu a zníži to odolnosť spojovacích prvkov proti vytiahnutiu
10. Počet kotiev na 1m2 by mal byť definovaný v návrhu tepelnej izolácie.
Odporúčaný počet hmoždiniek:
PRE POLYSTYRÉN a STYRODUR - min. 2 ks/doska – 4 ks/m2
PRE MINERÁLNU VLNU - 4 ks/m2

Odporúčanie nenahrádza návrh tepelnej izolácie!!

11. Upevňovacie prvky upevnite tak, aby sa miesto inštalácie zhodovalo s miestom, kde je lepidlo umiestnené na tepelnoizolačnom paneli
12. Vložte telo spojovacieho prvku tak, aby podložka spojovacieho prvku (plastová hlavička hmoždinky) bola pokrytá tepelne izolačným materiálom (polystyrénom)
13. Potom zatlačte upevňovací kolík, aby ste pevne pripevnili upevňovací prvok
14. Nezatĺkajte upevňovacie prvky (hmoždinky), keď je kolík už zasunutý, pretože by sa mohli zlomiť
15. Upevňovacie prvky je možné inštalovať do vyrezaných otvorov pomocou plastovej frézy na vyrezanie otvorov do polystyrénu alebo minerálnej vlny, tzv. zápustná montáž. Frézu nájdete aj v našom e-shope.
16. Po namontovaní hmoždinky zakryte miesto montáže polystyrénovou zátkou alebo zátkou z minerálnej vlny. Zátky nájdete aj v našom e-shope.
