    10x220mm - 100ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň

    Kód: LMX10220
    9938 10x220mm 100ks fasadne natlkacie hmozdinky lmx kovovy trn
    39,01 € 32,51 € bez DPH 0,39 € / 1 ks
    Skladom (5 balenie)
    Môžeme doručiť do:
    22.11.2024

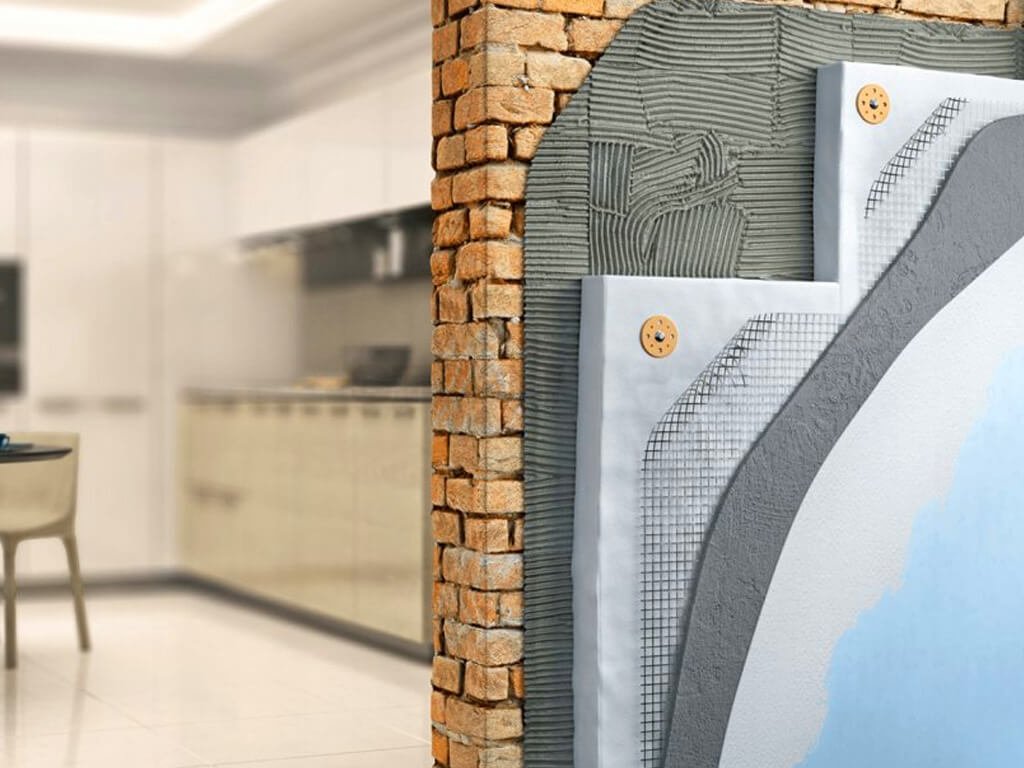

    Tanierová natĺkacia fasádna hmoždinka LMX s kovovým tŕňom vhodná na kotvenie polystyrénu a minerálnej vlny pre murivo kategórie A, B, C, D, E v zatepľovacom systéme ETICS.

    Detailné informácie

    Súvisiaci tovar

    wkft 1
    4,56 € –0 %
    Fréza na polystyrénové záslepky (zátky) 67mm
    Skladom (6 balenie)
    4,55 €
    WK-FT
    wk fm
    Fréza na minerálnu vlnu záslepky (zátky) 65mm
    Skladom (10 ks)
    30 €
    WK-FM
    5937 polystyrenova zatka zaslepka biela 100ks
    60 € –44 %
    Polystyrénová - záslepka - zátka biela 1 000 ks - EPS Plus 67mm
    Skladom (5 kartón)
    33,60 €
    229
    5934 polystyrenova zatka zaslepka grafit 100ks
    63,60 € –43 %
    Polystyrénová záslepka - zátka grafit 1 000 ks - EPS Plus 67mm
    Skladom (4 kartón)
    36 €
    228
    5937 polystyrenova zatka zaslepka biela 100ks
    Polystyrénová - záslepka - zátka biela 100 ks - EPS Plus 67mm
    Skladom (19 polbalenie)
    6 €
    232
    5934 polystyrenova zatka zaslepka grafit 100ks
    Polystyrénová záslepka - zátka grafit 100 ks - EPS Plus 67mm
    Skladom (14 polbalenie)
    6,36 €
    233
    Mineralnezaslepky 2
    25,80 € –30 %
    Minerálna zátka - záslepka 200ks - 65mm 1,5cm
    Skladom (22 krabička)
    18 €
    ZM096
    Zobraziť všetky súvisiace produkty Predchádzajúci produkt Ďalší produkt

    Podrobný popis

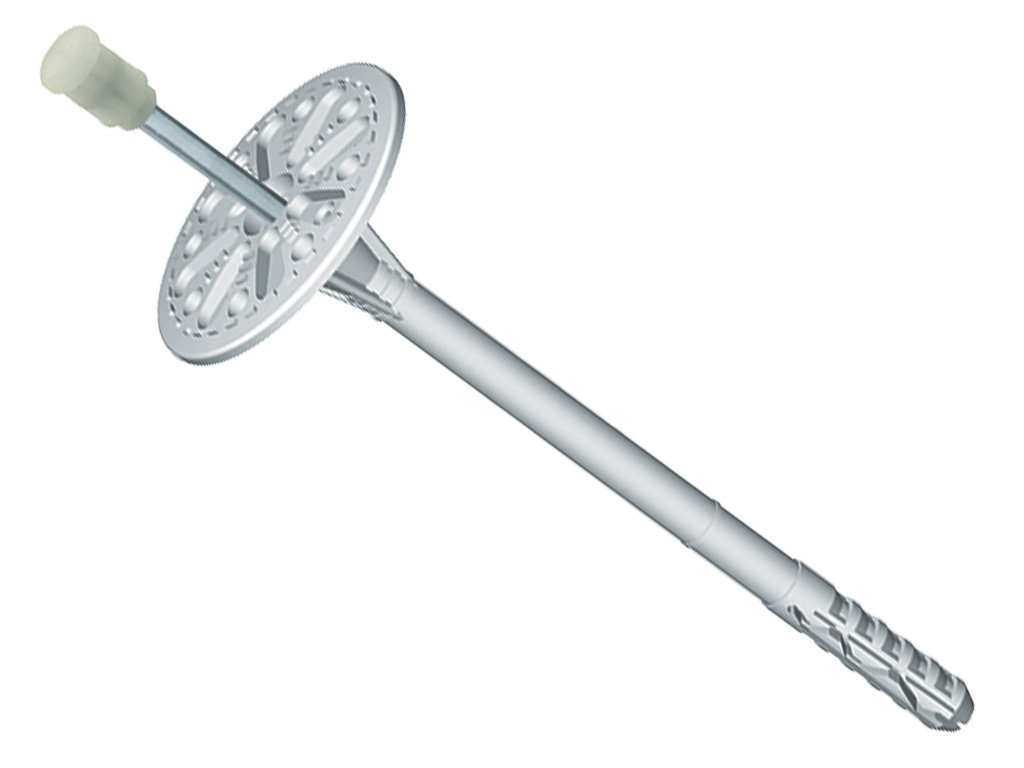

    LMX-10 Hmoždinka fasádna natĺkacia s kovovým tŕňom a skrátenou expanznou zónou

    Natĺkacie tanierové Fasádne plastové hmoždinyLMX sú výrobkom renomovanej firmy Klimas Wkręt-met. Tieto hmoždinky o priemere 10 mm s kovovým tŕňom a skrátenou expanznou zónou sú určené pre mechanické kotvenie tepelnoizolačných fasádnych dosiek z minerálnej vlny, expandovaného polystyrénu (EPS) a tepelnoizolačných dosiek z extrudovaného polystyrénu - styroduru (XPS) v rámci kontaktného zatepľovacieho systému ETICS pre domy, bytové domy a komerčné budovy, ale aj pre prízemnépriemyselné stavby. Tanierová hmoždinka je vhodná pre rôzne typy podkladov, vrátane klasického a ľahkého betónu, alebo muriva z plných a dierovaných tehál a porobetónu, teda do podkladov kategórií A, B, C, D a E.

    Tanierová hmoždinka je vyrobená z polypropylénu a kovový tŕň z galvanicky pozinkovanej ocele. Hlava tŕňa je opatrená plastovým krytom z polyamidu, čo znižuje tepelné straty. Táto hmoždinka sa na fasádu kotví najčastejšie tzv. zápustnou montážou, kedy je hmoždinka zafrézovaná do izolantu a následne zakrytá izolačnou zátkou z polystyrénu alebo minerálnej vlny. Po zatĺčení tŕňa sa hmoždinka zafixuje a vďaka tomu sa bezpečne zakotví v podkladovom materiáli. Pre zapustenie tanierových hmoždiniek do tepelnoizolačných dosiek z polystyrénu v kontaktnom zatepľovacom systéme ETICS je vhodné použiť fasádnu frézku a následne polystyrénové zátky. K dispozícii je tiež tanierová hmoždinka s predĺženou expanziou pre náročnejšie podmienky kotvenia.

    PARAMETRE PRODUKTU

    Rozmer tela (Lk x dk):
    10x220mm
    Priemer tela (dk):
    10mm
    Dĺžka hmoždinky (Lk):
    220mm
    Priemer hlavičky (Dk):
    60mm
    Materiál hmoždinky:
    Polypropylén PP
    Spotreba:
    cca 4ks / 6ks na m2
    Hĺbka kotvenia (heff):
    30 / 50(*E) mm
    Hĺbka otvoru (h0):
    40 / 60(*E) mm
    Tepelná vodivosť (χ):
    0,004 W/K - viditeľná mon.
    0,002 W/K - zápustná mon.
    Pevnosť tanierika (S):
    0,5 kN/mm
    Tŕň:
    Pozinkovaná oceľ,
    hlava pokrytá PA
    Obsah balenia:
     100 ks


    10x220mm - 100ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň
    10x220mm - 100ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň Výrobok je certifikovaný podľa ETA-16/0509 a Európsky podľa EAD330196-01-0604 a podľa ETAG 014

    Charakteristická únosnosť podľa ETA 16/0509

    Kategória podkladuPodkladHustota
    [kg/dm3]    		Charakteristická únosnosť [kN]
    ABetón C12/C15≥ 2,250,75
    ABetón C20/25 - C50/60≥ 2,300,90
    BPlné tehly z hliny≥ 2,000,90
    BKeramické plné tehly≥ 2,000,90
    C
    		Keramické dute bloky≥ 1,600,90
    CPerforované tehly≥ 1,200,90
    CPorotherm 25≥ 0,800,50
    DBetónové tvárnice s ľahčeným kamenivom≥ 0,880,90
    EPórobetón AAC 2≥ 0,350,75
    EPórobetón AAC 7≥ 0,650,90
    10x220mm - 100ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň

    Výhody LMX Fasádnych hmoždiniek

    10x220mm - 100ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň
    Inovatívna konštrukcia zátky veľké množstvo kotviacich "kapsúl a výstupkov" na pritláčacej strane taniera zvyšuje priľnavosť lepiacej malty. Vyššia tuhosť podpornej podložky znamená lepšiu pevnosť fixovaného materiálu
    10x220mm - 100ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň
    Hlava kovového tŕňu Je potiahnutá plastom, zlepšuje koeficient prenikania tepla a dodatočne chráni tŕň pred koróziou, čím sa predchádza následným tepelným mostom a korózii fasády v mieste kotvenia hmoždiniek
    10x220mm - 100ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň
    Krátka expanzná zóna Menšia hĺbka vŕtania prináša úsporu času a minimálne úsilie.
    10x220mm - 100ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň
    Nový vylepšený design S hĺbkou kotvenia 30 mm (A, B, C, D) a 50 mm (E)

    Tabuľka pre výber správneho rozmeru fasádnej hmoždiny LMX

    Hrúbka izolačného mat. tfix [mm]

    		Nové budovy - 10 mm lepidlaStaré budovy - 10 mm lepidla + 20 mm stará omietka*

    		S frézovaním (zapustením)

    		NieÁnoNieÁno
    LMX 10x70mm30/10**50/30** 10/-**30/10**
    LMX 10x90mm50/30**
    		70/50**
    		50/30**
    		50/30**
    LMX 10x110mm
    		70/50**
    		90/70**
    		50/30**
    		70/50**
    LMX 10x120mm
    		80/60**
    		100/80**
    		60/40**
    		80/60**
    LMX 10x140mm
    		100/80**
    		120/100**
    		80/60**
    		100/80**
    LMX 10x160mm
    		120/100**
    		140/120**
    		100/80**
    		120/100**
    LMX 10x180mm
    		140/120**
    		160/140**
    		120/100**
    		140/120**
    LMX 10x200mm
    		160/140**180/160**
    		140/120**
    		160/140**
    LMX 10x220mm
    		180/160**
    		200/180**
    		160/140**
    		180/160**
    LMX 10x260mm
    		220/200**
    		240/220**
    		200/180**
    		220/200**

    *približná hrúbka izolačného materiálu
    **približná hrúbka izolačného materiálu pri podklade kategórie E (pórobetón)

    Spôsob montáže

    10x220mm - 100ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň Viditeľná montáž
    10x220mm - 100ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň Zápustná montáž

    1. Pred inštaláciou identifikujte podklad a vyberte vhodné upevňovacie prvky
    2. Zvoľte primeranú dĺžku kotviaceho prvku (hmoždinky) tak, aby dilatačná zóna bola v konštrukčnom materiáli steny
    3. Minimálna dĺžka kotviaceho prvku je:
    Ld (celkovádĺžka hmoždiny) = tfix + ttol + heff
    kde: tfix - hrúbka upevňovaného izolačného materiálu, ttol - hrúbka podkladovej vrstvy (lepidlo + existujúca omietka),
    heff - hĺbka kotvenia kotviaceho prvku v podklade (uvedené v hárku a v technickom schválenie)

    10x220mm - 100ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň

    4. Pred montážou pripravte podklad podľa odporúčania výrobcu ETICS
    5. Správne upevnite tepelnoizolačné panely pomocou lepidla
    6. Priemer vyvŕtaných otvorov by mal zodpovedať priemeru použitých spojovacích prvkov (hmoždiniek)
    7. Vyvŕtané otvory v podkladoch by mali byť hlbšie o min. 10 mm v porovnaní s hĺbkou kotvenia hmoždinky
    8. Vyčistite otvory vyvŕtané do pevných materiálov od vrtov pohybom vŕtačky tam a späť pri zníženej rýchlosti a opakujte to štyri krát
    9. Vyvŕtavajte otvory do podkladu z dutých tehál a pórobetónu bez príklepu, pretože to spôsobí rozbitie vnútornej steny podkladu a zníži to odolnosť spojovacích prvkov proti vytiahnutiu
    10. Počet kotiev na 1m2 by mal byť definovaný v návrhu tepelnej izolácie.
    Odporúčaný počet hmoždiniek:
    PRE POLYSTYRÉN a STYRODUR: min. 2 ks/doska – 4 ks/m2
    PRE MINERÁLNU VLNU – min. 6 ks/m2
    Odporúčanie nenahrádza návrh tepelnej izolácie!!

    11. Upevňovacie prvky upevnite tak, aby sa miesto inštalácie zhodovalo s miestom, kde je lepidlo umiestnené na tepelnoizolačnom paneli
    12. Vložte telo spojovacieho prvku tak, aby podložka spojovacieho prvku (plastová hlavička hmoždinky) bola pokrytá tepelne izolačným materiálom (polystyrénom)
    13. Potom zatlačte upevňovací kolík, aby ste pevne pripevnili upevňovací prvok
    14. Upevňovacie prvky je možné inštalovať do vyrezaných otvorov pomocou plastovej frézy na vyrezanie otvorov do polystyrénu, tzv. zápustná montáž. Frézu nájdete aj v našom e-shope.
    15. Po namontovaní hmoždinky zakryte miesto montáže polystyrénovou zátkou. Zátky nájdete aj v našom e.shope.

    10x220mm - 100ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň

    Európsky líder vo výrobe Spojovacieho materiálu

    10x220mm - 100ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň
    Inovatívne procesy Špičkový vývoj produktov
    10x220mm - 100ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň
    Stabilný partner Už viac ako 30 rokov na trhu
    10x220mm - 100ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň
    Garancia kvality Certifikované produkty pre EU.
    10x220mm - 100ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň
    Garancia spokojnosti Tovar vždy spoľahlivo dodaný

    S nami budete vždy spokojní!

    10x220mm - 100ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň

    14 dní na vrátenie

    Všetok tovar ktorý chcete vrátiť do 14 dní zoberieme naspäť bez udania dôvodu. Dokonca Vám zabezpečíme aj kuriéra na prevzatie tovaru až k Vám domov!
    10x220mm - 100ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň

    Odosielame do 24 hodín

    Všetok tovar skladom vždy odosielame do 24 hodín. Objednávky vykonané do 15:00 odosielame v ten istý pracovný deň.
    10x220mm - 100ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň

    Bezpečný nákup

    Sme overený e-shop so 100% spokojnosťou zákazníkov, o čom svedčia aj osobné hodnotenia našich klientov. Presvedčte sa aj vy o našej rýchlosti a kvalite predaja!
    10x220mm - 100ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň

    Individuálny prístup

    Pokiaľ máte akékoľvek otázky ohľadom našich produktov a služieb, neváhajte nám kedykoľvek počas pracovnej doby zavolať. Radi Vám poradíme a pomôžeme. Sme tu pre Vás!

    Dodatočné parametre

    Kategória: Natĺkacie - Kovový tŕň - LMX-10
    Hmotnosť: 4.57 kg
    Dĺžka: 220 mm
    Priemer: 10 mm
    Balenie: 100 ks
    Materiál: Polypropylén PP
    Tŕň: Pozinkovaná oceľ, hlava pokrytá PA
