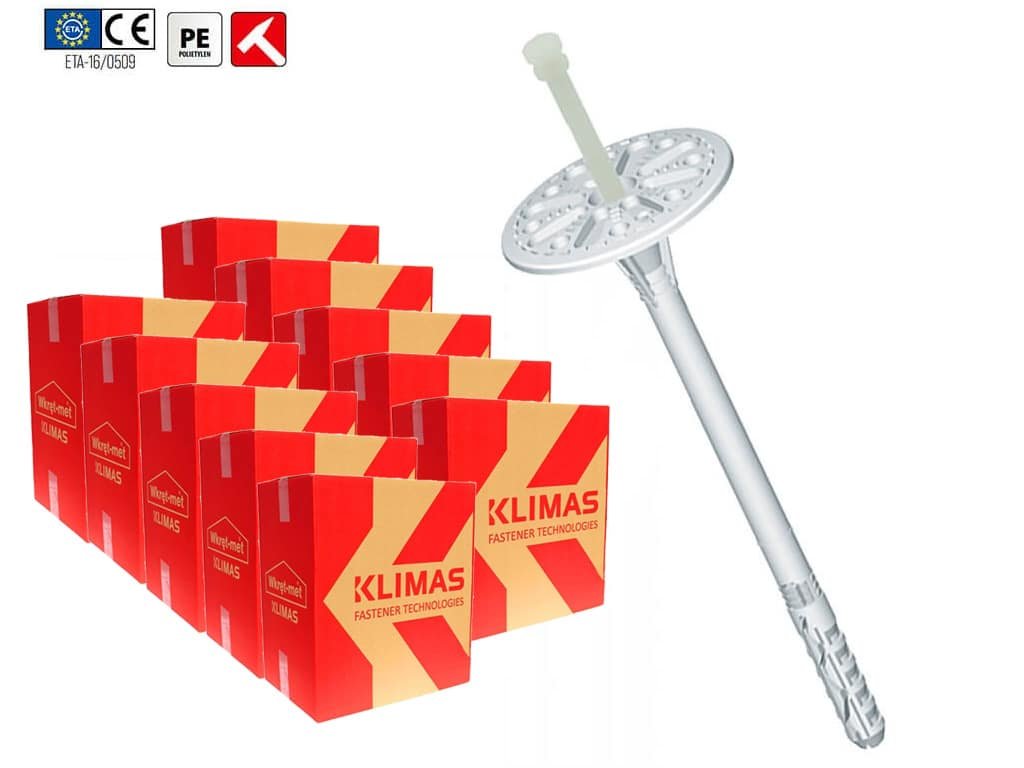

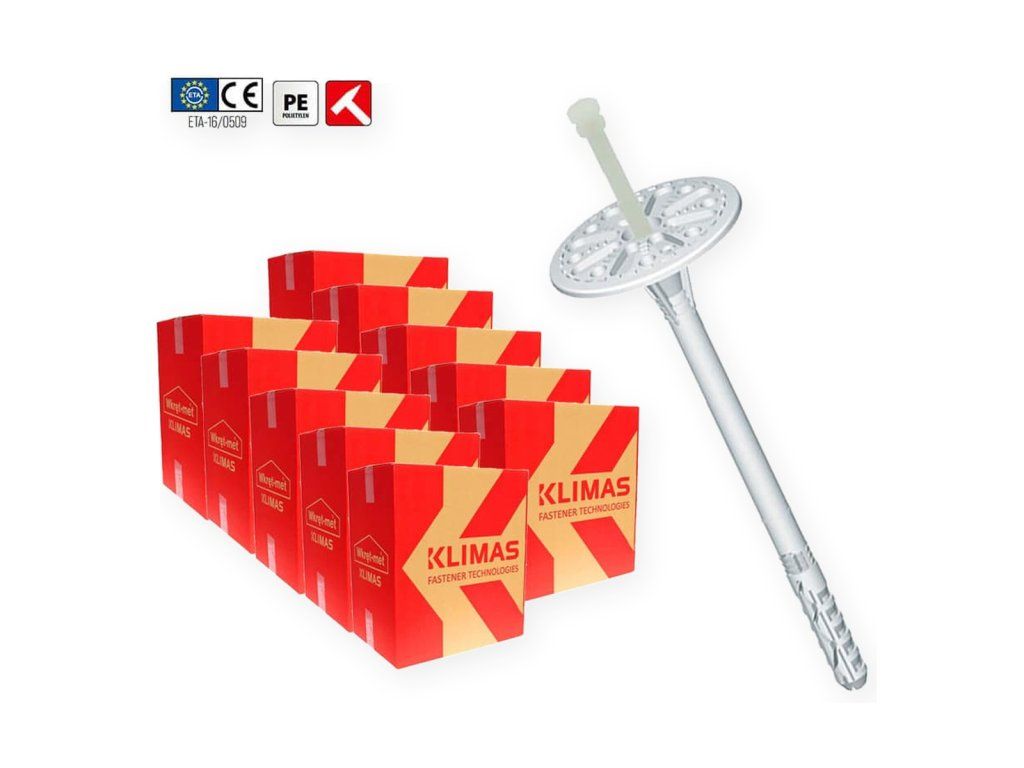

10x90mm PACK (10x200ks) - 200ks - Fasádne hmoždinky LTX - plastový tŕň

LTX-10 Hmoždinka fasádna natĺkacia s plastovým tŕňom a skrátenou expanznou zónou

Natĺkacie tanierové Fasádne plastové hmoždiny LTX sú výrobkom renomovanej firmy Klimas Wkręt-met. Tieto hmoždinky o priemere 10 mm s plastovým tŕňom a skrátenou expanznou zónou sú určené pre mechanické kotvenie tepelnoizolačných fasádnych dosiek z minerálnej vlny, expandovaného polystyrénu (EPS) a tepelnoizolačných dosiek z extrudovaného polystyrénu - styroduru (XPS) v rámci kontaktného zatepľovacieho systému ETICS pre domy, bytové domy a komerčné budovy. Tanierová hmoždinka je vhodná pre rôzne typy podkladov, vrátane klasického a ľahkého betónu, alebo muriva z plných a dierovaných tehál a porobetónu, teda do podkladov kategórií A, B, C, D a E.

Tanierová hmoždinka je vyrobená z polypropylénu a plastový tŕň z polyamidu. Hlava tŕňa je čo úplne znižuje tepelné straty. Táto hmoždinka sa na fasádu kotví najčastejšie tzv. zápustnou montážou, kedy je hmoždinka zafrézovaná do izolantu a následne zakrytá izolačnou zátkou z polystyrénu alebo minerálnej vlny. Po zatĺčení tŕňa sa hmoždinka zafixuje a vďaka tomu sa bezpečne zakotví v podkladovom materiáli. Pre zapustenie tanierových hmoždiniek do tepelnoizolačných dosiek z polystyrénu v kontaktnom zatepľovacom systéme ETICS je vhodné použiť fasádnu frézku a následne polystyrénové zátky. K dispozícii je tiež tanierová hmoždinka s predĺženou expanziou pre náročnejšie podmienky kotvenia.

Tabuľka pre výber správneho rozmeru fasádnej hmoždiny LTX

*približná hrúbka izolačného materiálu
**približná hrúbka izolačného materiálu pri podklade kategórie E (pórobetón)

4. Pred montážou pripravte podklad podľa odporúčania výrobcu ETICS
5. Správne upevnite tepelnoizolačné panely (polystyrén) pomocou lepidla
6. Priemer vyvŕtaných otvorov by mal zodpovedať priemeru použitých spojovacích prvkov (hmoždiniek)
7. Vyvŕtané otvory v podkladoch by mali byť hlbšie o min. 10 mm v porovnaní s hĺbkou kotvenia hmoždinky
8. Vyčistite otvory vyvŕtané do pevných materiálov od vrtov pohybom vŕtačky tam a späť pri zníženej rýchlosti a opakujte to štyri krát
9. Vyvŕtavajte otvory do podkladu z dutých tehál a pórobetónu bez príklepu, pretože to spôsobí rozbitie vnútornej steny podkladu a zníži to odolnosť spojovacích prvkov proti vytiahnutiu
10. Počet kotiev na 1m2 by mal byť definovaný v návrhu tepelnej izolácie.
Odporúčaný počet hmoždiniek:
PRE POLYSTYRÉN a STYRODUR:
    - min. 2 ks/doska – 4 ks/m2
Odporúčanie nenahrádza návrh tepelnej izolácie!!

11. Upevňovacie prvky upevnite tak, aby sa miesto inštalácie zhodovalo s miestom, kde je lepidlo umiestnené na tepelnoizolačnom paneli
12. Vložte telo spojovacieho prvku tak, aby podložka spojovacieho prvku (plastová hlavička hmoždinky) bola pokrytá tepelne izolačným materiálom (polystyrénom)
13. Potom zatlačte upevňovací kolík, aby ste pevne pripevnili upevňovací prvok
14. Nezatĺkajte upevňovacie prvky (hmoždinky), keď je kolík už zasunutý, pretože by sa mohli zlomiť
15. Upevňovacie prvky je možné inštalovať do vyrezaných otvorov pomocou plastovej frézy na vyrezanie otvorov do polystyrénu, tzv. zápustná montáž. Frézu nájdete aj v našom e-shope.

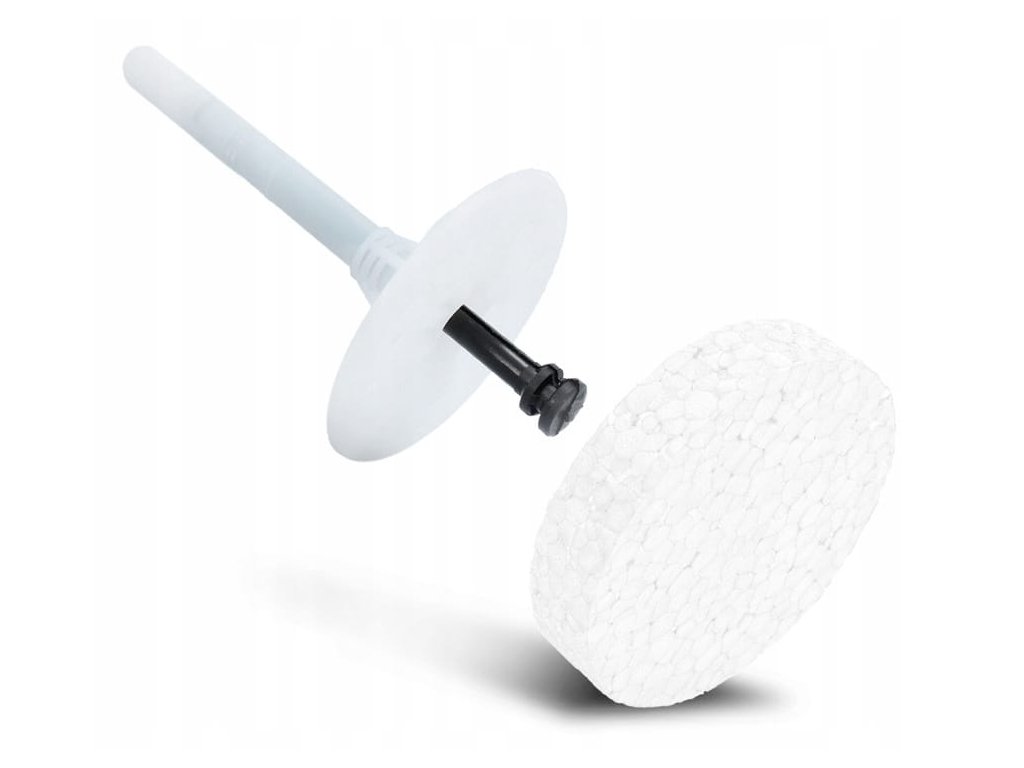

16. Po namontovaní hmoždinky zakryte miesto montáže polystyrénovou zátkou. Zátky nájdete aj v našom e.shope.
