8x115mm - 200ks - Fasádne skrutkovacia hmoždinky WKTHERM S - kovový tŕň

WKTHERM S-8 Hmoždinka fasádna skrutkovacia s kovovým tŕňom a skrátenou expanznou zónou

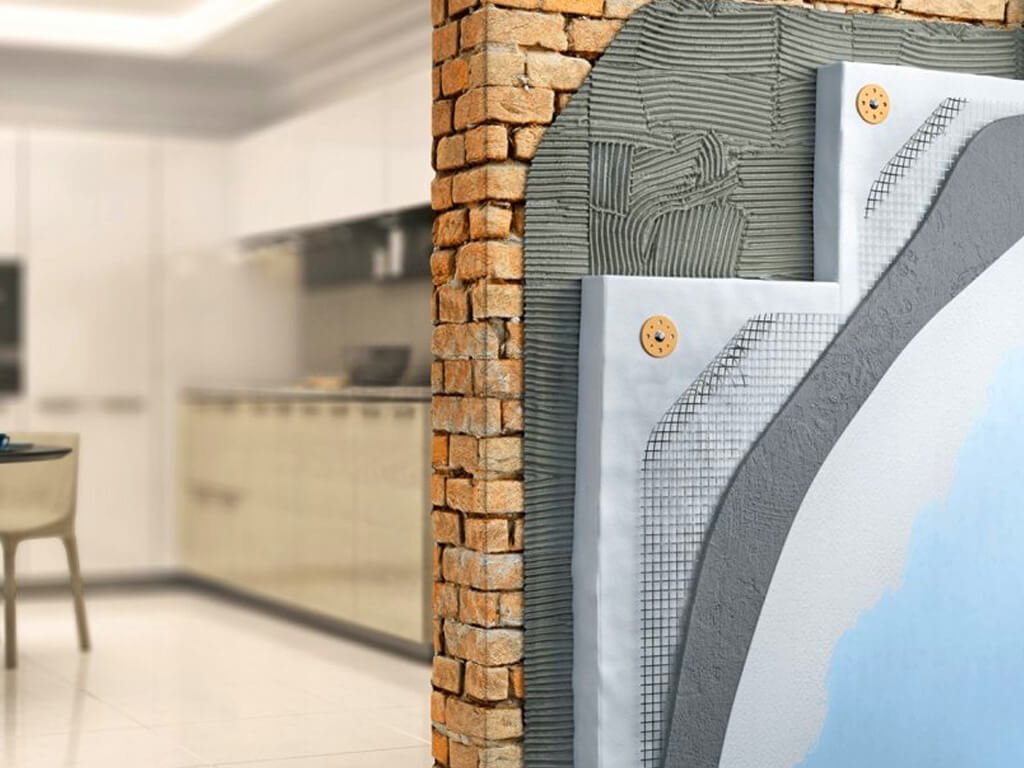

Skrutkovacie tanierové Fasádne plastové hmoždinyWKTHERM S sú výrobkom renomovanej firmy Klimas Wkręt-met. Tieto hmoždinky o priemere 8 mm s kovovým tŕňom a skrátenou expanznou zónou sú určené pre mechanické kotvenietepelnoizolačných fasádnych dosiek z minerálnej vlny, expandovaného polystyrénu (EPS) a tepelnoizolačných dosiek z extrudovaného polystyrénu - styroduru (XPS) v rámci kontaktného zatepľovacieho systému ETICS. Sú vhodné do náročnejších podmienok, hlavne pri náročných poveternostných podmienkach a výškových budovách ako bytové domy, paneláky, alebo veľképriemyselné stavby. Tanierová hmoždinka je vhodná pre rôzne typy podkladov, vrátane klasického a ľahkého betónu, alebo muriva z plných a dierovaných tehál a porobetónu, teda do podkladov kategórií A, B, C, D, E.

Tanierová hmoždinka je vyrobená z polypropylénu a kovový tŕň z galvanicky pozinkovanej ocele. Hlava tŕňa je opatrená plastovým krytom z polyamidu, čo znižuje tepelné straty. Táto hmoždinka sa na fasádu kotví najčastejšie tzv. zápustnou montážou, kedy je hmoždinka zafrézovaná do izolantu a následne zakrytá izolačnou zátkou z polystyrénu alebo minerálnej vlny. Po zatĺčení tŕňa sa hmoždinka zafixuje a vďaka tomu sa bezpečne zakotví v podkladovom materiáli. Pre zapustenie tanierových hmoždiniek do tepelnoizolačných dosiek z polystyrénu v kontaktnom zatepľovacom systéme ETICS je vhodné použiť fasádnu frézku a následne polystyrénové zátky. K dispozícii je tiež tanierová hmoždinka s predĺženou expanziou pre náročnejšie podmienky kotvenia.

Tabuľka pre výber správneho rozmeru fasádnej hmoždiny LTX

*približná hrúbka izolačného materiálu

4. Pred montážou pripravte podklad podľa odporúčania výrobcu ETICS
5. Správne upevnite tepelnoizolačné panely (polystyrén, minerálnu vlnu) pomocou lepidla

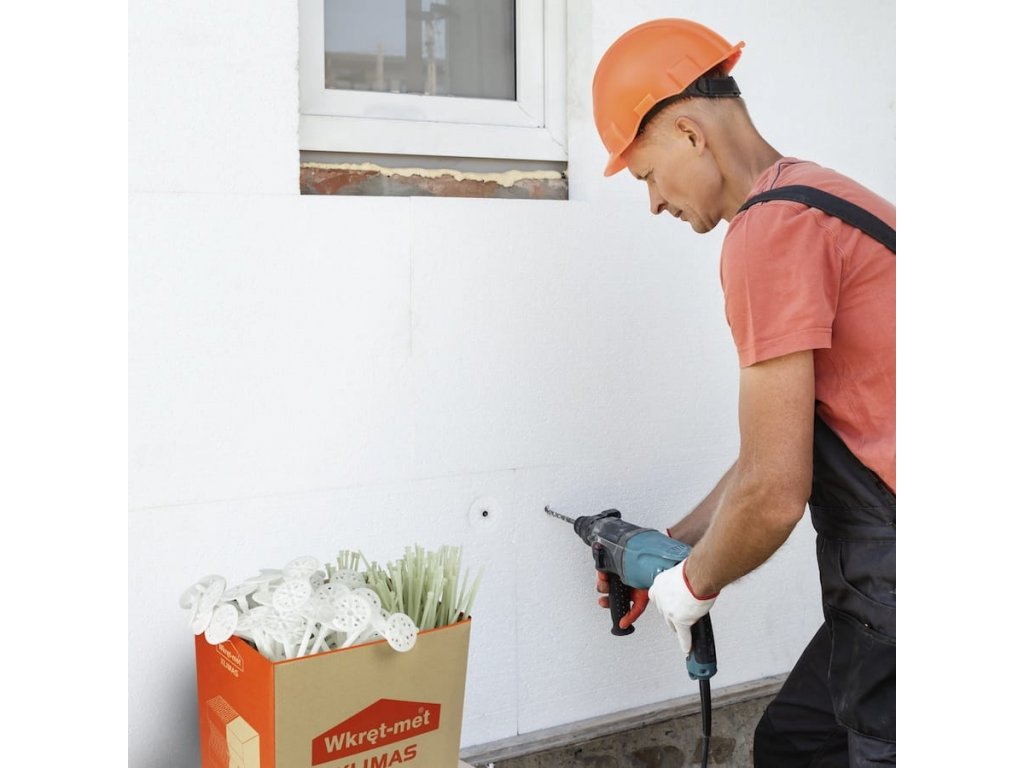

6. Priemer vyvŕtaných otvorov by mal zodpovedať priemeru použitých spojovacích prvkov (hmoždiniek)
7. Vyvŕtané otvory v podkladoch by mali byť hlbšie o min. 10 mm v porovnaní s hĺbkou kotvenia hmoždinky
8. Vyčistite otvory vyvŕtané do pevných materiálov od vrtov pohybom vŕtačky tam a späť pri zníženej rýchlosti a opakujte to štyri krát
9. Vyvŕtavajte otvory do podkladu z dutých tehál a pórobetónu bez príklepu, pretože to spôsobí rozbitie vnútornej steny podkladu a zníži to odolnosť spojovacích prvkov proti vytiahnutiu
10. Počet kotiev na 1m2 by mal byť definovaný v návrhu tepelnej izolácie.
Odporúčaný počet hmoždiniek:
PRE POLYSTYRÉN a STYRODUR: min. 2 ks/doska – 4 ks/m2
PRE MINERÁLNU VLNU: min 6ks/m2
Odporúčanie nenahrádza návrh tepelnej izolácie!!

11. Upevňovacie prvky upevnite tak, aby sa miesto inštalácie zhodovalo s miestom, kde je lepidlo umiestnené na tepelnoizolačnom paneli
12. Vložte telo spojovacieho prvku tak, aby podložka spojovacieho prvku (plastová hlavička hmoždinky) bola pokrytá tepelne izolačným materiálom (polystyrénom, VLNOU)
13.Potom zaskrutkujte kolík a jemne dotiahnite hmoždinku k tepelnej izolácii (zásuvka TORX-40).
14. Upevňovacie prvky je možné inštalovať do vyrezaných otvorov pomocou plastovej frézy na vyrezanie otvorov do polystyrénu, tzv. zápustná montáž. Frézu nájdete aj v našom e-shope.
15. Po namontovaní hmoždinky zakryte miesto montáže polystyrénovou zátkou. Zátky nájdete aj v našom e.shope.
