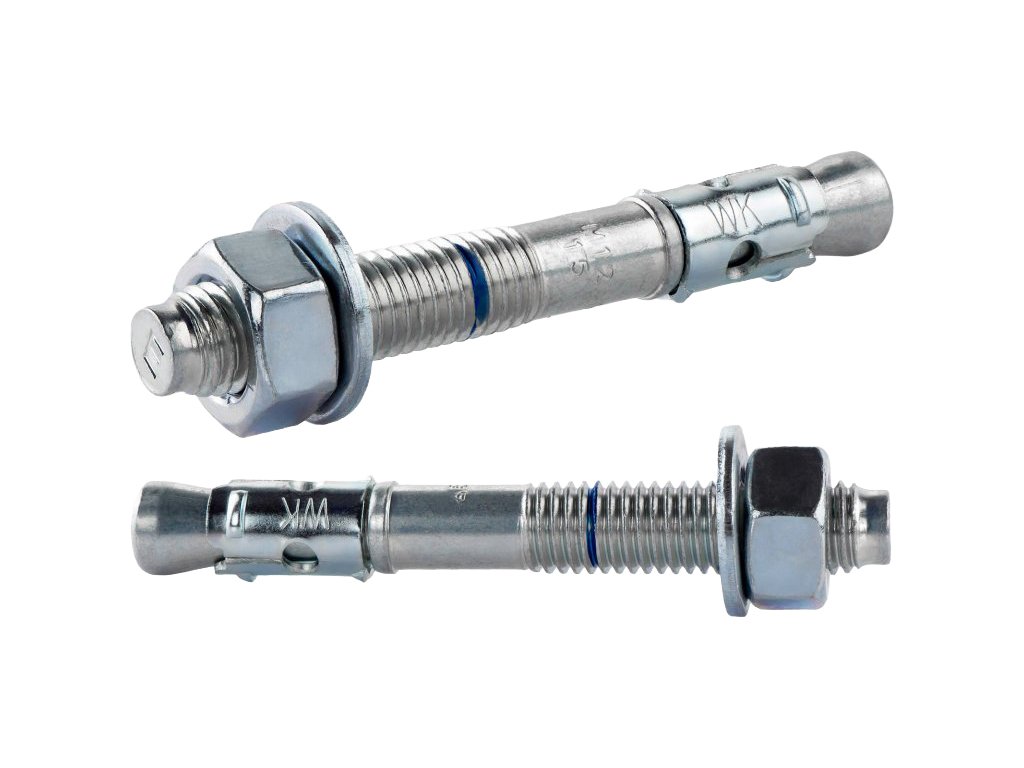

8x135mm - oceľová kotva do betónu, LE-ZN
Kód: LE-ZN-08135-X50Súvisiaci tovar
Podrobný popis
PARAMETRE PRODUKTU
Rozmer (Lw x dw) | 8x135mm |
Priemer (dw): | 8mm |
Dĺžka (Lw): | 135mm |
Maximálna použiteľná dĺžka (Tfix): | 80mm |
Vonkajší priemer podložky (dp): | 15,8mm |
| Veľkosť kľúča: | SW13 |
Závit: | M8 |
Materiál: | FE - pozinkovaná oceľ |
Podklad: | Klasický betón vystužený alebo nevystužený, trieda C20/25 ÷ C50/60 |
| Obsah balenia: | 1ks |
PARAMETRE PRODUKTU
| Priemer vŕtania (do): | 8mm |
| Priemer otvoru v montovanom prvku (df): | ≤ 10mm |
| Uťahovací moment (Tinst): | 20Nm |
| Maximálna hrúbka upevňovaného prvku (Tfix): | 100mm |
| Efektívna hĺbka kotvenia (hef): | 40mm |
| Kotviaca hĺbka (hnom): | 47mm |
| Hĺbka vŕtania (h1): | 52mm |
| Minimálna hrúbka podkladu (hmin): | 100mm |
PARAMETRE PRODUKTU
| 1. Označenie na hlavičke |
| 2. Štandardná hĺbka kotvenia |
| 3. Znížená hĺbka kotvenia |
| 4. Matica |
| 5. Podložka |
| 6. Kotviaca tyč |
| 7. Rozperná objímka |
Dodatočné parametre
| Kategória: | Oceľové mechanické kotvy do betónu |
|---|---|
| Hmotnosť: | 0.05 kg |
| Dĺžka: | 135 mm |
| Priemer: | 8 mm |
| Typ hlavy: | SW-17 |
| Kód produktu: | LE-ZN-08135-X50 |
| Materiál: | Galvanicky pozinkovaná oceľ |
| Matica na kotve: | M8 |
-
Vyhlásenie o parametroch číslo LE-ZN21 (274.9 kB)
-
Produktový list LE-ZN (277.2 kB)
-
Európske technické hodnotenie-ETA-200640 (285.3 kB)
